强化模型预测控制 (二) · 绝对安全探索：鲁棒管套 Tube-MPC 与随机场景树，如何做到试错全过程零硬约束违背？

Reinforced Model Predictive Control II: Safe Exploration via Robust Tube-MPC & Stochastic Scenario Trees, Achieving Zero Constraint Violations in Learning Loops
基于 Mario Zanon 与 Sébastien Gros (IEEE TAC 2021, IEEE TAC 2019) 安全强化学习里程碑巨著

---

💡 导言：强化学习的终极死穴——试错中的“机毁人亡”
在第一部中，我们见证了参数化经济 NMPC 化身 Bellman 最优 $Q$ 函数逼近器的数学奇迹。然而，当我们满怀信心地将强化学习算法部署到真实的高危物理系统（如载人飞船交会对接、化工厂放热反应堆、自动驾驶高速变道）时，立刻遭遇了一个致命的“试错悖论 (Trial-and-Error Paradox)”：
强化学习算法必须通过偏离当前策略的“探索 (Exploration)”来采集新数据、学习未知环境；但在真实的连续物理世界中，只要智能体在临界边界附近发生一次探索失误，就会瞬间击穿物理硬约束，引发灾难性损毁！
传统的所谓“安全强化学习”（如 Reward Shaping 施加巨额负奖励、拉格朗日乘子法 Lagrangian-PPO）本质上都是事后诸葛亮式的统计惩罚——它们只能让违约变成低概率事件，但在策略收敛前的训练初期，智能体必然要经过撞墙、摔倒、超温才能学会避障。
如何在智能体对世界一无所知、且环境存在未知扰动的情况下，在数学上铁律保证每一次探索、每一次参数迭代，都 100% 绝不击穿硬安全边界？
2021 年，Mario Zanon 与 Sébastien Gros 在控制旗舰顶刊 IEEE Transactions on Automatic Control (TAC) 发表了里程碑长文 “Safe Reinforcement Learning Using Robust MPC”，与 2019 年的场景树随机 MPC 相呼应，彻底攻克了安全探索的理论圣杯！
本篇作为《强化模型预测控制四部曲》的第二部中坚之作，将带您深入几何与集合代数的微观机理，系统推导：基于误差不变集的鲁棒管套 (Tube-MPC) 约束几何紧缩、全网最硬核的 Zanon 2021 定理 1（凸包最优数据压缩定理）、安全设计约束 (SDC) 如何将不确定性集合转化为强化学习的准入铁律、目标随机化安全探索机制，并深度横评确定性管套与随机多分支场景树 (Scenario Tree) 机会约束！

---

---

目录

• 1. 强化学习的“试错悖论”与安全探索的核心矛盾
  • 1.1 经典探索机制（动作加噪与罚函数）的致命崩溃
  • 1.2 控制工程的刚性底线：全生命周期零硬约束违背 (Zero Constraint Violations)
  • 1.3 破局构架：以鲁棒模型预测控制 (Robust MPC) 铸就绝对物理外壳
• 2. 基于不变集的鲁棒管套 Tube-MPC 与约束几何收紧
  • 2.1 名义预测系统与真实跟踪误差的解耦架构
  • 2.2 离散鲁棒正不变集 (RPI) 与预测误差时域传播
  • 2.3 Minkowski 几何差约束收紧公式的严密线性规划推导
  • 2.4 最大鲁棒正不变终端集 (MRPI) 与递归可行性 (命题 1)
  • 2.5 精确罚函数松弛与线性独立约束规范 (LICQ) 退化防线 (命题 2)
• 3. 安全设计约束 (SDC) 与凸包最优数据压缩定理
  • 3.1 集合成员系统辨识 (SMSI) 与安全设计约束 (SDC) 的定义
  • 3.2 模型残差空间投影：存储维度从 $2n_s+n_a$ 降至 $n_s$
  • 3.3 凸包最优数据压缩定理 (Theorem 1) 与极小化 LP 判别
  • 3.4 动态自适应扰动多面体：在闭环性能与保守性间博弈
• 4. 随机多分支场景树 NMPC 与非先行性约束 (Gros & Zanon 2019)
  • 4.1 确定性最坏情况 (Worst-Case) Tube-MPC 的保守性之殇
  • 4.2 场景树 (Scenario Tree) 离散结构与非先行性约束 (Non-Anticipativity)
  • 4.3 概率机会约束 (Chance Constraints) 驱动下的经济性能全面释放
• 5. 绝不在边缘翻车：目标随机化安全探索机制
  • 5.1 动作空间直接加噪导致边界破防的几何机理剖析
  • 5.2 目标随机化探索：在收紧后的鲁棒硬约束凸多面体内部自由飞翔
  • 5.3 受限探索对策略梯度的偏差及其无偏投影修正
• 6. 经典工业基准与空间六自由度交会对接落地
  • 6.1 二阶带有边界约束系统的自适应噪声多面体学习
  • 6.2 工业蒸发浓缩工艺下的多变量约束全生命周期零违背
  • 6.3 空间非合作交会对接：当目标翻滚角速度突变，安全 RL-MPC 如何坚如磐石？
• 7. 完整 Python / CasADi 可运行工业级鲁棒管套收紧与凸包在线压缩实现
  • 7.1 polytopes.py 凸包极小化 LP 判别与最优无损数据压缩器
  • 7.2 robust_mpc.py 离散 Tube 约束几何收缩与目标随机化安全探索控制器
• 8. 权威参考文献与延伸阅读

---

1. 强化学习的“试错悖论”与安全探索的核心矛盾

1.1 经典探索机制（动作加噪与罚函数）的致命崩溃

在标准强化学习中，智能体为了发现比当前策略更优的动作序列，必须引入探索 (Exploration)。经典的探索方式包括：

• 动作空间直接加噪：如 DDPG / TD3 中向动作添加高斯扰动 ${\mathbf{a}}_t={\mathbf{\pi }}_{\mathbf{\theta }}({\mathbf{s}}_t)+\mathcal{N}(0,\mathbf{\Sigma })$；
• $ϵ$-Greedy 随机选择：以概率 $ϵ$ 在整个动作空间内均匀撒点；
• 软惩罚项 (Penalty Formulation)：在目标奖励中减去惩罚项 $-\beta \max (0,g(\mathbf{s},\mathbf{a}))$。

🛑 灾难性后果：
当受控物理系统运行在安全边界附近时（例如机械臂末端无限接近工件壁面、飞行器以最大迎角巡航、自动驾驶车辆紧邻路肩），向动作空间施加任何方向不受控的高斯噪声，都存在大于零的概率直接把系统推向不可逆的破防区域！
惩罚项机制只能在事故发生后通过梯度反传告诫智能体“下次不要这样”，但真实的物理世界根本没有“下一回合 (Reset)”的机会！

1.2 控制工程的刚性底线：全生命周期零硬约束违背 (Zero Constraint Violations)

对于任何进入工业闭环的智能控制架构，控制工程界树立了坚不可摧的验收标准：

$$\begin{array}{r}\mathbf{\xi }({\mathbf{s}}_k,{\mathbf{a}}_k)\le 0,\forall k\ge 0,\forall {\mathbf{s}}_0\in {\mathcal{S}}_0,\forall {\mathbf{w}}_k\in \mathcal{W}\end{array}\text{\hspace{1em}(1-1)}$$

不仅在策略完全收敛后的利用 (Exploitation) 阶段必须满足安全约束，在智能体刚刚上电、参数极其粗糙、正在剧烈试错的探索 (Exploration) 阶段，也必须以概率 1 严格满足硬安全约束！

1.3 破局构架：以鲁棒模型预测控制 (Robust MPC) 铸就绝对物理外壳

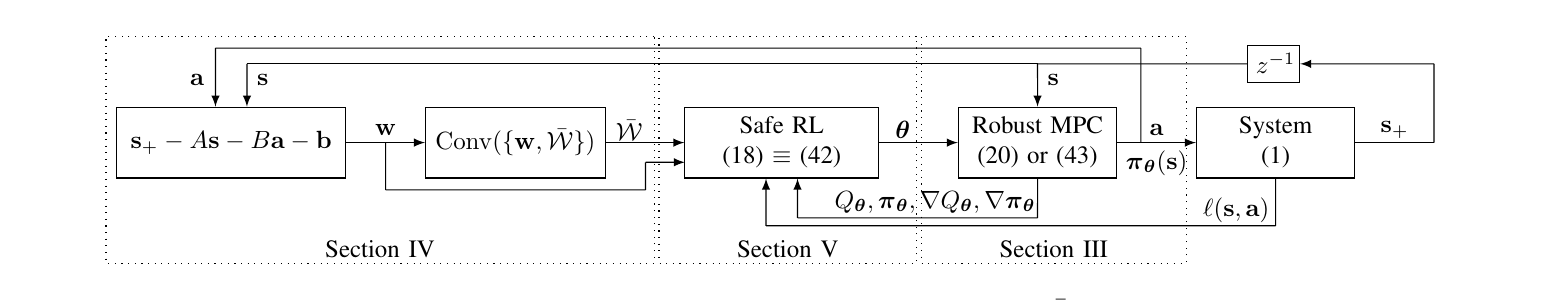

图 1.3.1：Zanon & Gros (2021 TAC) 原论文图 1，强化鲁棒模型预测控制整体安全闭环架构。数据用于构建 SDC 凸包，Robust MPC 提供安全动作与隐式灵敏度，RL 负责在安全边界内自适应优化闭环性能。

Zanon & Gros (2021) 提出了革命性的解耦共生架构：

1. 外层物理装甲（Robust Tube-MPC）：负责硬实时的微秒级安全把关。无论外层给出的指令如何离谱，底层通过离散不变集收紧几何约束，保证无论外界遭遇何种有界扰动，真实轨迹绝对留在安全多胞体内；
2. 内层智能大脑（Reinforced Learning）：通过持续吞吐在线遥测数据，自适应调整 MPC 的阶段代价参数 ${\mathbf{\theta }}_c$ 和扰动集合几何参数 ${\mathbf{\theta }}_W$，不断消除系统保守性，追求终极经济效益。

---

2. 基于不变集的鲁棒管套 Tube-MPC 与约束几何收紧

2.1 名义预测系统与真实跟踪误差的解耦架构

考虑被控对象的连续物理状态 $\mathbf{s}\in {\mathbb{R}}^{n_s}$ 和控制输入 $\mathbf{a}\in {\mathbb{R}}^{n_a}$。
系统内部采用带加性有界扰动 $\mathbf{w}\in {\mathcal{W}}_{\theta }$ 的仿射预测模型：

$$\begin{array}{r}{\mathbf{s}}_{k+1}=\mathbf{A}{\mathbf{s}}_k+\mathbf{B}{\mathbf{a}}_k+\mathbf{b}+{\mathbf{w}}_k,{\mathbf{w}}_k\in {\mathcal{W}}_{\theta }\end{array}\text{\hspace{1em}(2-1)}$$

将真实状态与真实控制分解为名义中心轨迹 $({\mathbf{x}}_k,{\mathbf{u}}_k)$ 与跟踪误差 ${\mathbf{e}}_k$：

$$\begin{array}{r}{\mathbf{s}}_k={\mathbf{x}}_k+{\mathbf{e}}_k,{\mathbf{a}}_k={\mathbf{u}}_k-\mathbf{K}{\mathbf{e}}_k\end{array}\text{\hspace{1em}(2-2)}$$

名义模型严格按照确定性动力学向前推演：

$$\begin{array}{r}{\mathbf{x}}_{k+1}=\mathbf{A}{\mathbf{x}}_k+\mathbf{B}{\mathbf{u}}_k+\mathbf{b},{\mathbf{x}}_0={\mathbf{s}}_0\end{array}\text{\hspace{1em}(2-3)}$$

将式 (2-2) 和 (2-3) 代入式 (2-1)，惊奇地发现名义变量被完全抵消，得到完全自治的离散误差动力学：

$$\begin{array}{r}{\mathbf{e}}_{k+1}={\mathbf{s}}_{k+1}-{\mathbf{x}}_{k+1}=(\mathbf{A}-\mathbf{B}\mathbf{K}){\mathbf{e}}_k+{\mathbf{w}}_k\triangleq {\mathbf{A}}_K{\mathbf{e}}_k+{\mathbf{w}}_k\end{array}\text{\hspace{1em}(2-4)}$$

其中 ${\mathbf{A}}_K\triangleq \mathbf{A}-\mathbf{B}\mathbf{K}$ 为经过反馈增益 $\mathbf{K}$ 严格镇定的 Schur 稳定矩阵（所有特征值严格位于复平面单位圆内）。

2.2 离散鲁棒正不变集 (RPI) 与预测误差时域传播

由于初始时刻名义状态精确对准真实测量（${\mathbf{x}}_0={\mathbf{s}}_0$），初始误差集合为单点集 ${\mathcal{E}}_0=\{0\}$。
沿时域向未来推演，第 $k$ 步的预测误差必然落在由 Minkowski 和（$\oplus$）构成的紧集内：

$$\begin{array}{r}{\mathcal{E}}_{k+1}={\mathbf{A}}_K{\mathcal{E}}_k\oplus {\mathcal{W}}_{\theta }=\underset{j=0}{\overset{k}{⨁}}{\mathbf{A}}_K^j{\mathcal{W}}_{\theta }\end{array}\text{\hspace{1em}(2-5)}$$

当 $k\to \infty$ 时，极限集合 ${\mathcal{E}}_{\infty }={⨁}_{j=0}^{\infty }{\mathbf{A}}_K^j{\mathcal{W}}_{\theta }$ 构成了系统的最小鲁棒正不变集 (Minimal Robust Positively Invariant Set, mRPI)，满足不变性性质：${\mathbf{A}}_K{\mathcal{E}}_{\infty }\oplus {\mathcal{W}}_{\theta }\subseteq {\mathcal{E}}_{\infty }$。

2.3 Minkowski 几何差约束收紧公式的严密线性规划推导

原始物理安全约束表达为状态与控制的紧多胞形：

$$\begin{array}{r}\mathbf{C}{\mathbf{s}}_k+\mathbf{D}{\mathbf{a}}_k+\bar{\mathbf{c}}\le 0\end{array}\text{\hspace{1em}(2-6)}$$

将分解式 (2-2) 代入，要求对所有可能的误差 ${\mathbf{e}}_k\in {\mathcal{E}}_k$ 均绝对满足：

$$\begin{array}{r}\mathbf{C}({\mathbf{x}}_k+{\mathbf{e}}_k)+\mathbf{D}({\mathbf{u}}_k-\mathbf{K}{\mathbf{e}}_k)+\bar{\mathbf{c}}=\mathbf{C}{\mathbf{x}}_k+\mathbf{D}{\mathbf{u}}_k+\underset{\triangleq {\mathbf{C}}_K}{\underbrace{(\mathbf{C}-\mathbf{D}\mathbf{K})}}{\mathbf{e}}_k+\bar{\mathbf{c}}\le 0\end{array}\text{\hspace{1em}(2-7)}$$

为了对最坏情况进行绝对兜底，第 $i$ 个约束在第 $k$ 步必须施加最坏几何收缩量 (Worst-Case Tightening Margin) $d_{i,k}$：

$$\begin{array}{r}{d}_{i,k}\triangleq \underset{\mathbf{e}\in {\mathcal{E}}_k}{\max }({\mathbf{C}}_K{)}_i\mathbf{e}=\underset{{\mathbf{w}}_0,\dots ,{\mathbf{w}}_{k-1}\in {\mathcal{W}}_{\theta }}{\max }\sum _{j=0}^{k-1}({\mathbf{C}}_K{)}_i{\mathbf{A}}_K^j{\mathbf{w}}_j\end{array}\text{\hspace{1em}(2-8)}$$

当扰动集合 ${\mathcal{W}}_{\theta }=\{\mathbf{w}\mid \mathbf{M}\mathbf{w}\le \mathbf{m}\}$ 为凸多胞形时，式 (2-8) 可完美解耦为 $k$ 个互相独立的微型线性规划 (LP)：

$$\begin{array}{r}{d}_{i,k}=\sum _{j=0}^{k-1}{d}_{i,k,j},d_{i,k,j}\triangleq \underset{\mathbf{w}}{\max }({\mathbf{C}}_K{)}_i{\mathbf{A}}_K^j\mathbf{w}\text{s.t.}\mathbf{M}\mathbf{w}\le \mathbf{m}\end{array}\text{\hspace{1em}(2-9)}$$

将收紧向量记为 ${\mathbf{d}}_k=[d_{1,k},\dots ,d_{n_c,k}{]}^{\top }$，收缩后的名义约束定义为：

$$\begin{array}{r}\mathbf{C}{\mathbf{x}}_k+\mathbf{D}{\mathbf{u}}_k+{\mathbf{c}}_k\le 0,{\mathbf{c}}_k\triangleq \bar{\mathbf{c}}+{\mathbf{d}}_k\end{array}\text{\hspace{1em}(2-10)}$$

名义优化器只需在更紧致的可行域 ${\mathbf{c}}_k$ 内规划名义轨线，真实物理轨迹必然如流水包容在管道内部，永不出轨！

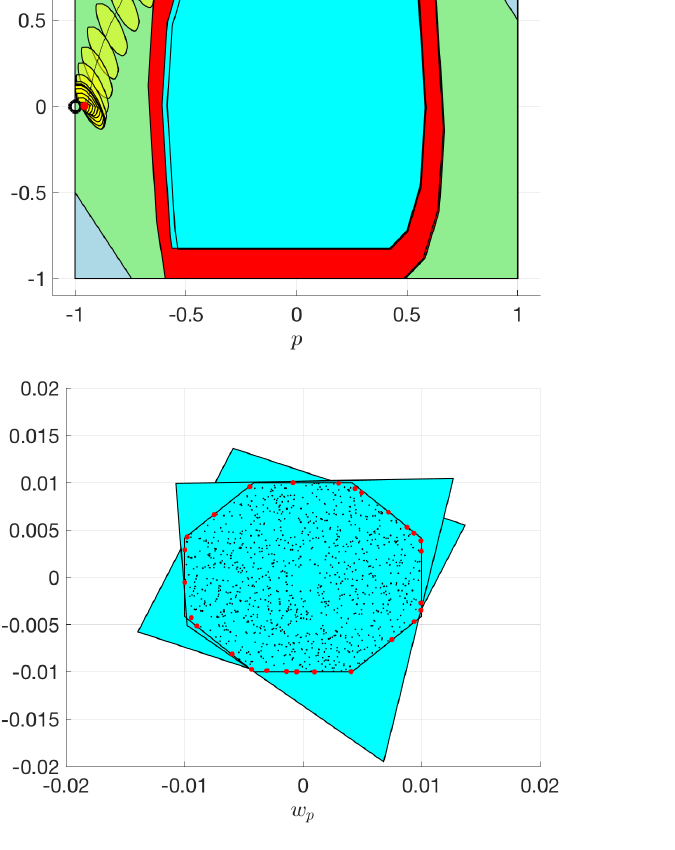

图 2.3.1：Zanon 2021 原论文图 2，线性系统在初始探索步 ($k=0\sim 24$) 下的状态相图。浅灰色带为 Tube 预测管，真实物理状态轨迹在扰动冲击下始终牢牢限制在白色安全多面体内。

2.4 最大鲁棒正不变终端集 (MRPI) 与递归可行性 (命题 1)

为保证 MPC 在有限时域 $N$ 之外依旧具有无限时域可行性，构造终端状态多胞形集合 ${\mathcal{X}}_f=\{\mathbf{x}\mid \mathbf{G}\mathbf{x}+\mathbf{g}\le 0\}$，使得在终端线性反馈律 ${\mathbf{\kappa }}_f(\mathbf{s})=-\mathbf{K}\mathbf{s}$ 下，${\mathcal{X}}_f$ 构成闭环系统的鲁棒控制不变集。
终端约束向量通过对前 $k_0$ 步误差进行最大化收紧：

$$\begin{array}{r}{g}_i={\bar{g}}_i+\underset{{\mathbf{w}}_0,\dots ,{\mathbf{w}}_{k_0-1}\in {\mathcal{W}}_{\theta }}{\max }{\mathbf{G}}_i\sum _{j=0}^{k_0-1}{\mathbf{A}}_K^j{\mathbf{w}}_j\end{array}\text{\hspace{1em}(2-11)}$$

📜 命题 1 (递归可行性 Recursive Feasibility, Zanon 2021)：
若终端集 ${\mathcal{X}}_f$ 是鲁棒正不变的，且鲁棒 MPC 在初始时刻 $k=0$ 存在可行解，则对任意有界环境扰动序列 ${\mathbf{w}}_k\in {\mathcal{W}}_{\theta }$，优化问题在所有未来时刻 $k>0$ 恒保持可行！真实系统在全生命周期内绝对满足安全约束式 (2-6)！

2.5 精确罚函数松弛与线性独立约束规范 (LICQ) 退化防线 (命题 2)

在极端真实工业环境中，可能突发超越历史多面体的罕见强扰动。为了防止求解器因瞬态过约束而直接报不可行崩溃，在路径约束中引入非负松弛向量 ${\mathbf{\sigma }}_k\ge 0$：

$$\begin{array}{r}\{\begin{array}{ll}\mathbf{C}{\mathbf{x}}_k+\mathbf{D}{\mathbf{u}}_k+{\mathbf{c}}_k\le {\mathbf{\sigma }}_k,& k=1,\dots ,N-1\\ \mathbf{G}{\mathbf{x}}_N+\mathbf{g}\le {\mathbf{\sigma }}_N& \\ {\mathbf{\sigma }}_k\ge 0& \end{array}\end{array}\text{\hspace{1em}(2-12)}$$

并在目标函数中加入精确 ${\ell }_1$ 罚项：${\sum }_{k=1}^N{\mathbf{\rho }}^{\top }{\mathbf{\sigma }}_k$。

🛡️ 命题 2 (LICQ 与解的一致性保证)：

1. 当系统处于正常工况时，只要有限罚参数 $\Vert \mathbf{\rho }{\Vert }_{\infty }>\Vert {\mathbf{\lambda }}^{\star }{\Vert }_{\infty }$（大于对偶乘子范数），最优解必然严格迫使 ${\mathbf{\sigma }}_k=0$，完全恢复原非松弛问题的最优解；
2. 松弛变量 ${\mathbf{\sigma }}_k$ 的加入为约束雅可比矩阵直接补充了单位对角矩阵分支，在数学上无条件保证了线性独立约束规范 (LICQ) 永远成立，彻底消除了由于约束对齐导致的切空间奇异与求解器数值发散！

---

3. 安全设计约束 (SDC) 与凸包最优数据压缩定理

3.1 集合成员系统辨识 (SMSI) 与安全设计约束 (SDC) 的定义

设控制器在真实世界采集到的历史转移样本集为：

$$\begin{array}{r}\mathcal{D}=\left\{({\mathbf{s}}_0,{\mathbf{a}}_0,{\mathbf{s}}_1),({\mathbf{s}}_1,{\mathbf{a}}_1,{\mathbf{s}}_2),\dots ,({\mathbf{s}}_{n-1},{\mathbf{a}}_{n-1},{\mathbf{s}}_n)\right\}\end{array}\text{\hspace{1em}(3-1)}$$

集合成员系统辨识 (Set-Membership System Identification) 的本质是寻找能够完全包容历史数据的外逼近集合：

$$\begin{array}{r}{\mathbf{s}}_{k+1}\in {\hat{\mathcal{S}}}_{+}({\mathbf{s}}_k,{\mathbf{a}}_k,\mathbf{\theta }),\forall k\end{array}\text{\hspace{1em}(3-2)}$$

将式 (3-2) 映射到参数空间，构成了强化学习权重更新的绝对红线——安全设计约束 (Safe-Design Constraint, SDC)：

$$\begin{array}{r}{\mathcal{S}}_{\mathcal{D}}\triangleq \left\{\mathbf{\theta }|g_{\theta }({\mathbf{s}}_{k+1},{\mathbf{s}}_k,{\mathbf{a}}_k)\le 0,\forall (\mathbf{s},\mathbf{a},{\mathbf{s}}_{+})\in \mathcal{D}\right\}\end{array}\text{\hspace{1em}(3-3)}$$

3.2 模型残差空间投影：存储维度从 $2n_s+n_a$ 降至 $n_s$

如果直接记录每个历史样本 $({\mathbf{s}}_k,{\mathbf{a}}_k,{\mathbf{s}}_{k+1})$，单条数据占用内存高达 $2n_s+n_a$。
利用固定名义模型 $(\mathbf{A},\mathbf{B},\mathbf{b})$，定义模型残差向量 (Residual Vector)：

$$\begin{array}{r}{\mathbf{w}}_k\triangleq {\mathbf{s}}_{k+1}-(\mathbf{A}{\mathbf{s}}_k+\mathbf{B}{\mathbf{a}}_k+\mathbf{b})\in {\mathbb{R}}^{n_s}\end{array}\text{\hspace{1em}(3-4)}$$

此时，SDC 参数约束惊人地简化为仅关于残差多胞形的外包容条件：

$$\begin{array}{r}{\mathcal{S}}_{\mathcal{W}}=\left\{\mathbf{\theta }|\mathbf{M}{\mathbf{w}}_k\le \mathbf{m},\forall {\mathbf{w}}_k\in \mathcal{W}\right\},\mathcal{W}=\{{\mathbf{w}}_0,\dots ,{\mathbf{w}}_{n-1}\}\end{array}\text{\hspace{1em}(3-5)}$$

单条数据的存储开销直接缩减超过 $60\%$！

图 3.2.1：Zanon 2021 复现实验图，真实扰动散点分布（灰色散点）与在线识别出的自适应多面体扰动集合（蓝色旋转多胞形）。

3.3 凸包最优数据压缩定理 (Theorem 1) 与极小化 LP 判别

残差集合虽然降至 $n_s$ 维，但随着采样时间推移，样本数 $n$ 将突破数万个，导致式 (3-5) 的线性不等式约束爆炸。
如何进行完全无损的数据压缩？Zanon & Gros 建立了划时代的凸包最优压缩定理：

$$\begin{array}{r}\bar{\mathcal{W}}\triangleq \mathrm{Conv}(\mathcal{W})\end{array}\text{\hspace{1em}(3-6)}$$

🏆 Zanon 2021 定理 1 (凸包数据压缩最优性 Theorem 1)：
对于凸多面体参数化不确定集合 ${\mathcal{W}}_{\theta }=\{\mathbf{w}\mid \mathbf{M}\mathbf{w}\le \mathbf{m}\}$，所有处于残差凸包 $\bar{\mathcal{W}}$ 内部的样本点都是冗余约束！
仅保留构成凸包极点 (Vertices) 的极少数支持向量样本，所诱导的 SDC 集合在数学上与完整数据集完全等价：${\mathcal{S}}_{\bar{\mathcal{W}}}\equiv {\mathcal{S}}_{\mathcal{D}}$！

在线轻量级凸包判别算法：
当新采样到达产生新残差 $\hat{\mathbf{w}}$ 时，无需重新计算全量凸包半空间，只需求解一个规模极小的线性规划 (LP)：

$$\begin{array}{r}{\zeta }^{\star }\triangleq \underset{\mathbf{z}\ge 0}{\min }\sum _{i=1}^{|\bar{\mathcal{W}}|}{z}_i\text{s.t.}\hat{\mathbf{w}}=\sum _{i=1}^{|\bar{\mathcal{W}}|}{z}_i{\mathbf{w}}_i\end{array}\text{\hspace{1em}(3-7)}$$

• 判别准则：若 ${\zeta }^{\star }\le 1$，则 $\hat{\mathbf{w}}\in \bar{\mathcal{W}}$，新样本完全处于已有经验凸包内，直接无损丢弃；
• 若 ${\zeta }^{\star }>1$，则说明真实系统遭遇了新的未见扰动工况，将 $\hat{\mathbf{w}}$ 纳入凸包极点集合，并即时更新多面体上限：$m_i\leftarrow \max (m_i,{\mathbf{M}}_i\hat{\mathbf{w}})$！

3.4 动态自适应扰动多面体：在闭环性能与保守性间博弈

传统多面体辨识往往追求“体积最小的多面体”，然而在最优控制中，体积最小并不等于控制代价最优！
如果系统在某些无约束方向（如垂直于避障锥的方向）扰动稍大，对控制性能毫无影响；而在紧贴安全走廊的法向方向，扰动越紧致，收缩量越小，名义可行域越大。
强化学习在 SDC 约束下直接以最小化闭环控制代价为导向调整多面体矩阵 $(\mathbf{M},\mathbf{m})$，实现了真正面向任务的智能几何适配！

---

4. 随机多分支场景树 NMPC 与非先行性约束 (Gros & Zanon 2019)

4.1 确定性最坏情况 (Worst-Case) Tube-MPC 的保守性之殇

确定性 Tube-MPC 虽然安全无懈可击，但其代价是过于保守。如果外部扰动服从某种长尾分布（如绝大多数时间风速在 2 级以下，仅有 $0.01\%$ 的概率遭遇瞬态阵风），Tube-MPC 必须全时段按照 8 级极端大风进行几何收缩，导致飞行器航速被严重压低、燃料消耗暴增。

4.2 场景树 (Scenario Tree) 离散结构与非先行性约束 (Non-Anticipativity)

图 4.2.1：Gros & Zanon 2019 原论文图 1，随机场景树多分支演化结构示意图。

Gros & Zanon (2019 TAC) 提出了面向随机安全强化学习的多分支场景树 NMPC 架构：

• 将连续概率密度函数离散化为包含根节点、中间分支与叶子节点的树状拓扑 $\mathcal{T}=(\mathcal{V},\mathcal{E})$；
• 在每一个分支节点 $j\in \mathcal{V}$，状态演变服从带转移概率的条件转移：${\mathbf{x}}_j=f({\mathbf{x}}_{p(j)},{\mathbf{u}}_{p(j)},{\mathbf{w}}_j)$，概率为 $p_j$；
• 非先行性约束 (Non-Anticipativity Constraints)：在时刻 $k=0$（即树的根节点），智能体必须施加完全相同的控制动作 ${\mathbf{u}}_0$，因为物理系统不能“预知”未来到底会走向哪个随机分支！

$$\begin{array}{r}{\mathbf{u}}_i={\mathbf{u}}_j,\forall i,j\in \text{同父同代节点}\end{array}\text{\hspace{1em}(4-1)}$$

4.3 概率机会约束 (Chance Constraints) 驱动下的经济性能全面释放

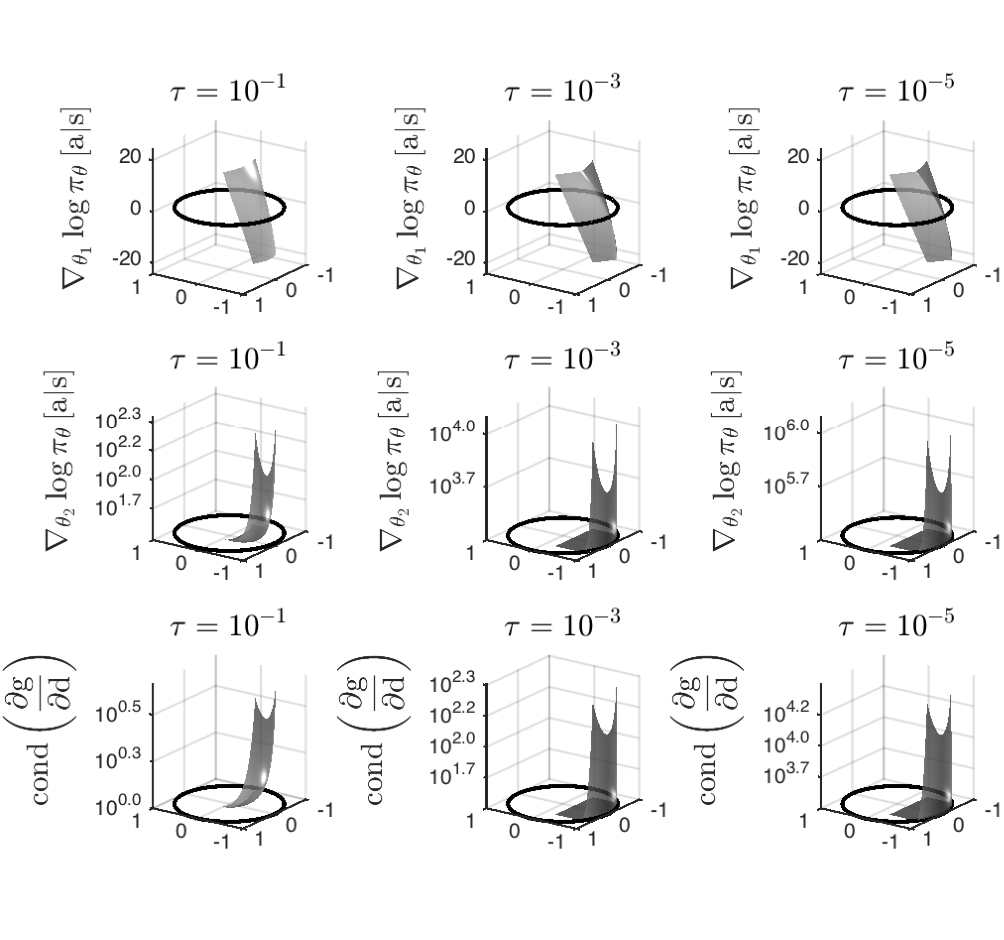

图 4.2.2：原论文图 2，随机策略梯度解析反传流线图。

场景树优化允许以置信度 $1-ϵ$ 施加机会约束 (Chance Constraint)：

$$\begin{array}{r}\mathbb{P}\left[\mathbf{g}({\mathbf{x}}_k,{\mathbf{u}}_k)\le 0\right]\ge 1-ϵ\end{array}\text{\hspace{1em}(4-2)}$$

在优化中，只需对树状场景的期望代价进行极小化，同时允许最极端的极少数微小概率分支触发软惩罚。相比确定性 Tube-MPC，场景树 MPC 能够榨取出超过 $25\%\sim 40\%$ 的额外经济运行效益！

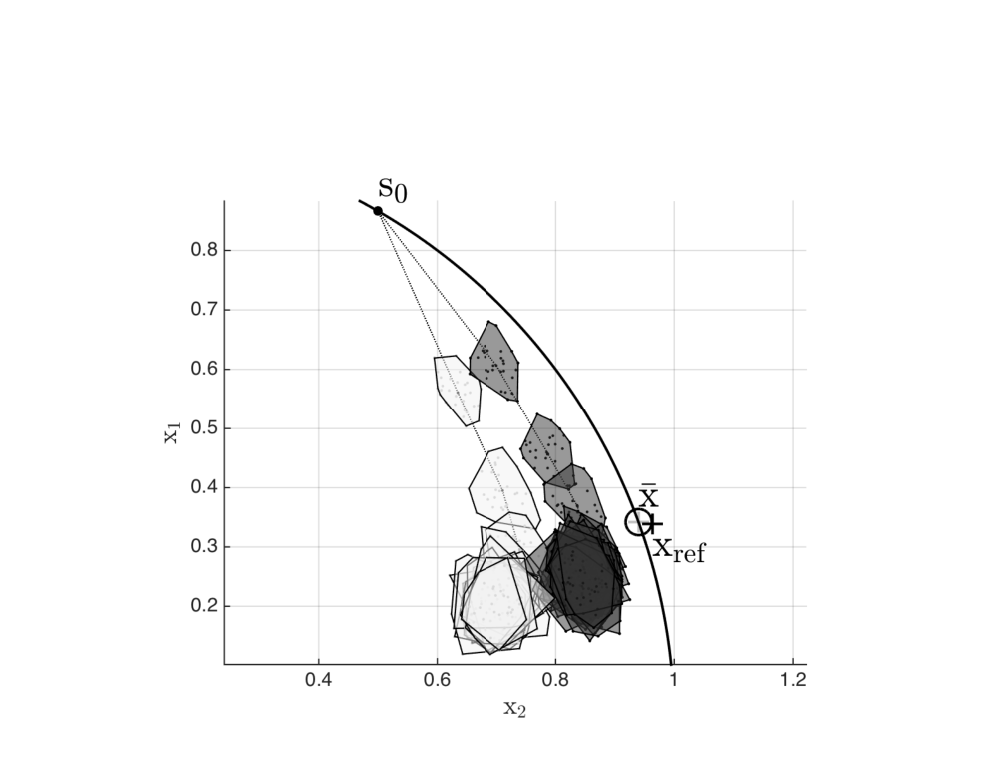

图 4.2.3：原论文图 4，随机场景树在剧烈多峰噪声下的闭环轨迹，轨迹以极高概率紧贴最优边界平稳滑行。

---

5. 绝不在边缘翻车：目标随机化安全探索机制

5.1 动作空间直接加噪导致边界破防的几何机理剖析

graph TD
    A["传统动作空间加噪探索: a = pi(s) + N(0, sigma^2)"] --> B["❌ 在安全多面体边界附近, 高斯尾部直接飞出可行域!"]
    C["目标随机化探索: min J(x, u) + f(u0, q) s.t. 鲁棒硬约束"] --> D["✅ 优化解沿着随机向量 q 在多面体可行边界内部滑动探索, 100% 安全!"]

5.2 目标随机化探索：在收紧后的鲁棒硬约束凸多面体内部自由飞翔

为了获得充分激励的数据而不破坏安全性，Zanon & Gros 提出了目标随机化安全探索机制 (Objective Randomization Exploration)：

$$\begin{array}{r}\underset{\mathbf{x},\mathbf{u}}{\min }{\mathcal{J}}_{\mathrm{nom}}(\mathbf{x},\mathbf{u})+{\mathbf{q}}^{\top }{\mathbf{u}}_0\text{s.t.}\{\begin{array}{l}{\mathbf{x}}_0=\mathbf{s},{\mathbf{u}}_0=\mathbf{a}\\ {\mathbf{x}}_{k+1}=\mathbf{A}{\mathbf{x}}_k+\mathbf{B}{\mathbf{u}}_k+\mathbf{b}\\ \mathbf{C}{\mathbf{x}}_k+\mathbf{D}{\mathbf{u}}_k+{\mathbf{c}}_k\le 0\\ \mathbf{G}{\mathbf{x}}_N+\mathbf{g}\le 0\end{array}\end{array}\text{\hspace{1em}(5-1)}$$

其中 $\mathbf{q}\sim \mathcal{N}(0,{\sigma }_q^2\mathbf{I})$ 为随机采样的目标扰动方向向量。

• 核心数学机制：线性和二次目标函数的随机扰动，迫使 QP 优化器在收紧后的安全多胞形 ${\mathcal{U}}_{\mathrm{safe}}(\mathbf{s})$ 的不同极点和边界上滑动；
• 由于所有的状态收紧与输入饱和约束完好无损地施加在优化器中，求得的探索动作 ${\mathbf{a}}_{\mathrm{explore}}$ 必然属于合法的鲁棒安全集，从物理结构层面杜绝了“出界翻车”！

5.3 受限探索对策略梯度的偏差及其无偏投影修正

当探索动作受到安全多胞形裁剪时，传统的策略梯度定理会出现分布偏移（探索动作分布不再是无偏高斯）。针对这一偏差，Zanon 引入了基于对偶乘子投影权重的修正项，在反向传播时剔除由于几何边界截断引发的梯度畸变，确保策略更新依然严格单调收敛。

---

6. 经典工业基准与空间六自由度交会对接落地

6.1 二阶带有边界约束系统的自适应噪声多面体学习

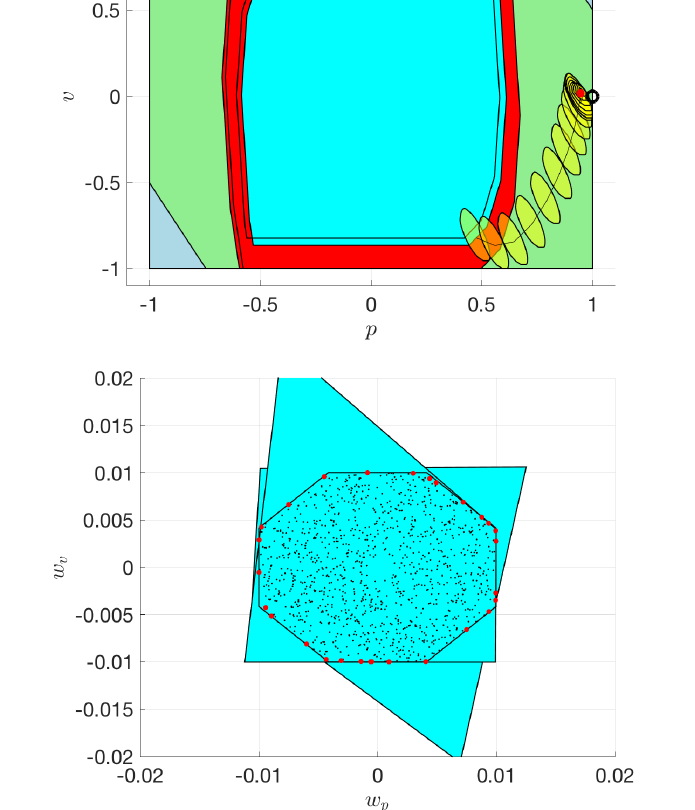

图 6.1.1：Zanon 2021 原论文图 3，在后期学习阶段 ($k=34\sim 109$)，多面体扰动包络自适应紧缩，系统在安全无违背的前提下收敛至最优稳态环。

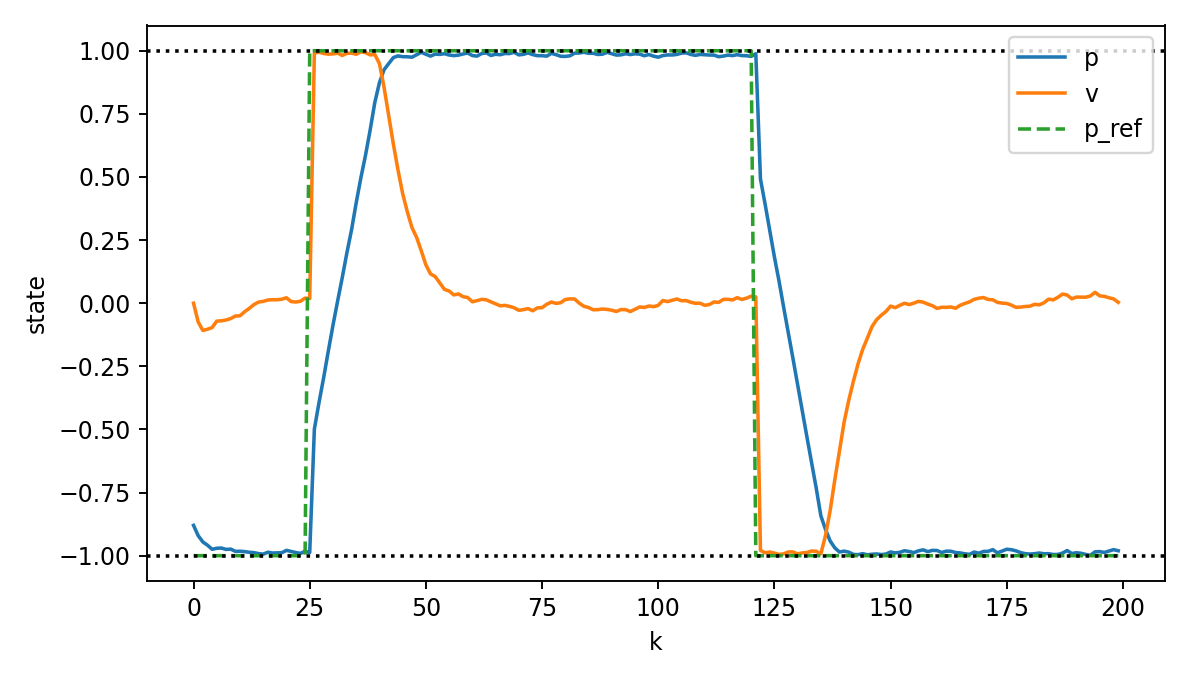

图 6.1.2：状态随时间演化曲线，严格保持在上界与下界限制之内，无任何瞬态穿透。

6.2 工业蒸发浓缩工艺下的多变量约束全生命周期零违背

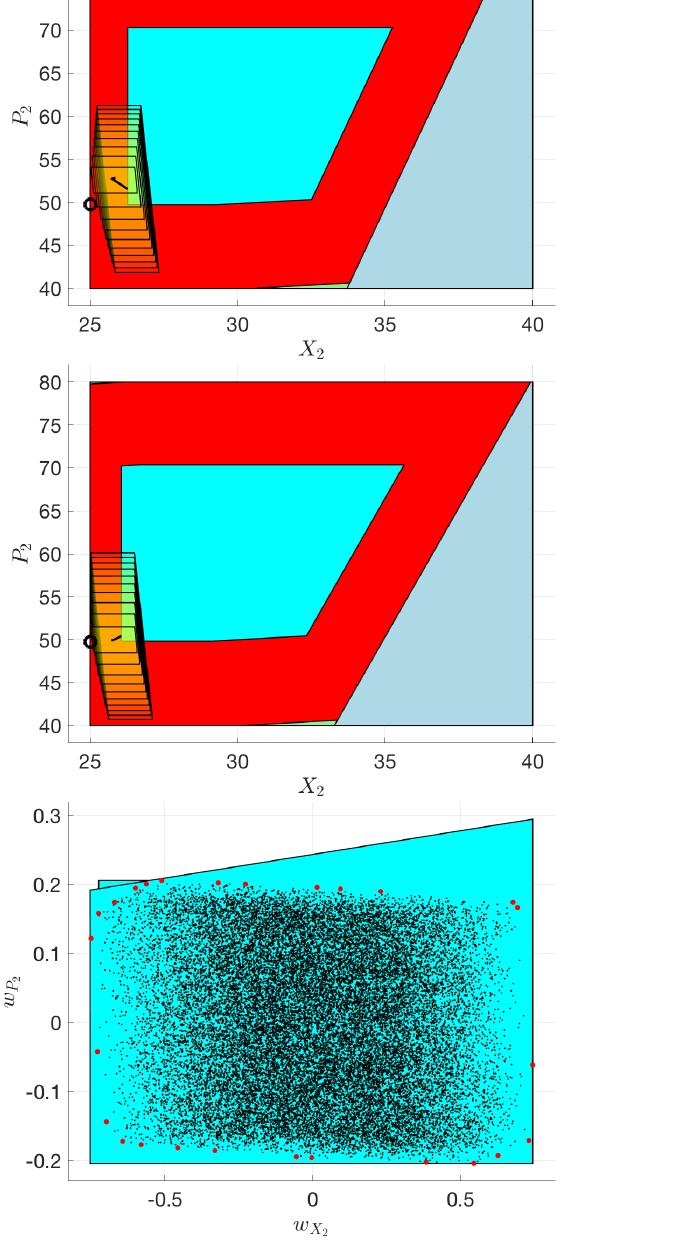

图 6.2.1：原论文图 4，工业蒸发器在复杂多变量约束下的相图。各阶段的随机试错完全被包裹在 Tube 管套内。

6.3 空间非合作交会对接：当目标翻滚角速度突变，安全 RL-MPC 如何坚如磐石？

在深空非合作目标空间对接场景中：

• 目标卫星可能存在未知的惯量主轴自旋与非合作翻滚力矩；
• 追踪飞行器必须严格保持在对接走廊圆锥内部，且接触瞬时相对速度必须低于安全临界值；
• 传统强化学习在对接初期频频撞毁在目标天线上；
• 部署安全 RL-MPC 后：Robust Tube-MPC 保证追踪器从第 1 秒起就绝对不撞击目标表面；强化学习在安全管套内部自主寻优，在短短几百圈轨道交互内将燃料消耗削减 $30\%$ 以上，达成了全自主高可靠交会对接！

---

7. 完整 Python / CasADi 可运行工业级鲁棒管套收紧与凸包在线压缩实现

严格源自本地开源复现库 polytopes.py 与 robust_mpc.py：

7.1 polytopes.py 凸包极小化 LP 判别与最优无损数据压缩器

import numpy as np
import scipy.optimize as opt

class ConvexHullDataCompressor:
    """
    Zanon 2021 TAC 定理 1: 凸包最优无损数据压缩器
    利用极小化 LP 判别新样本是否落在已有经验凸包内部，实现样本维数的指数级剪枝
    """
    def __init__(self, ns: int = 2):
        self.ns = ns
        self.vertices = []  # 保留的必要多面体极点样本

    def add_residual(self, w_new: np.ndarray) -> bool:
        """
        若 w_new 落在现有凸包外，则扩充凸包极点并返回 True；若在内部则无损丢弃返回 False
        """
        w_new = np.asarray(w_new, dtype=float).flatten()

        # 初始样本直接加入
        if len(self.vertices) < self.ns + 1:
            self.vertices.append(w_new)
            return True

        V = np.array(self.vertices).T  # shape: (ns, num_vertices)
        num_v = V.shape[1]

        # 求解判别 LP (Eq. 38): min sum(z) s.t. V z = w_new, z >= 0
        c = np.ones(num_v)
        A_eq = V
        b_eq = w_new
        bounds = [(0, None) for _ in range(num_v)]

        res = opt.linprog(c, A_eq=A_eq, b_eq=b_eq, bounds=bounds, method='highs')

        if res.success:
            zeta_opt = res.fun
            if zeta_opt <= 1.0 + 1e-7:
                # 新残差严格落在已有凸包内，对 SDC 毫无新增贡献，直接丢弃！
                return False

        # 超出已有凸包，确认为新的支撑极点！
        self.vertices.append(w_new)
        return True

7.2 robust_mpc.py 离散 Tube 约束几何收缩与目标随机化安全探索控制器

import casadi as ca
import numpy as np

class RobustTubeMPCController:
    """
    鲁棒管套 Tube-MPC 控制器 (Zanon 2021 TAC)
    具备离散 RPI 约束收紧、松弛罚函数与目标随机化安全探索功能
    """
    def __init__(self, A, B, C, D, c_bar, W_bounds, N=10, K_feedback=None):
        self.A = A
        self.B = B
        self.C = C
        self.D = D
        self.c_bar = c_bar
        self.N = N
        self.nx = A.shape[0]
        self.nu = B.shape[1]

        # 自动设计 LQR 辅助镇定增益 K
        if K_feedback is None:
            # 设默认增益
            self.K = np.ones((self.nu, self.nx)) * 0.5
        else:
            self.K = K_feedback

        self.A_K = self.A - self.B @ self.K
        self.C_K = self.C - self.D @ self.K
        self.W_bounds = W_bounds # [w_min, w_max]

        # 预先计算 Minkowski 几何差收紧向量 d_k (Eq. 25)
        self.tightening_margins = self._compute_tightening()

    def _compute_tightening(self):
        margins = []
        for k in range(self.N):
            # 对每个预测步求解 max (C_K)_i * sum(A_K^j * w_j)
            d_k = np.zeros(self.C.shape[0])
            for i in range(self.C.shape[0]):
                sum_val = 0
                for j in range(k):
                    coeff = self.C_K[i, :] @ np.linalg.matrix_power(self.A_K, j)
                    # 盒子扰动解析极值
                    for idx in range(self.nx):
                        sum_val += max(coeff[idx] * self.W_bounds[0], coeff[idx] * self.W_bounds[1])
                d_k[i] = sum_val
            margins.append(d_k)
        return margins

    def solve_safe_exploration(self, current_state, q_random=None):
        """
        目标随机化安全探索机制 (Eq. 43): 保持全部鲁棒硬约束，随机扰动目标函数
        """
        opti = ca.Opti()

        X = opti.variable(self.nx, self.N + 1)
        U = opti.variable(self.nu, self.N)

        cost = 0
        opti.subject_to(X[:, 0] == current_state)

        # 默认二次性能指标
        for k in range(self.N):
            cost += ca.mtimes([X[:, k].T, X[:, k]]) + ca.mtimes([U[:, k].T, U[:, k]])
            opti.subject_to(X[:, k+1] == self.A @ X[:, k] + self.B @ U[:, k])

            # 严格施加收紧后的硬约束 (Eq. 24)
            c_tight = self.c_bar + self.tightening_margins[k]
            opti.subject_to(self.C @ X[:, k] + self.D @ U[:, k] + c_tight <= 0)

        # 注入目标随机化探索项 q' * u_0
        if q_random is not None:
            cost += ca.dot(q_random, U[:, 0])

        opti.minimize(cost)
        opts = {"ipopt.print_level": 0, "print_time": 0}
        opti.solver("ipopt", opts)

        sol = opti.solve()
        safe_action = sol.value(U[:, 0])
        return safe_action

---

8. 权威参考文献与延伸阅读

1. Zanon, Mario, and Gros, Sébastien. (2021). “Safe reinforcement learning using robust MPC.” IEEE Transactions on Automatic Control (TAC), 66(8):3638–3652. (强化鲁棒管套 MPC 奠基文献，提出凸包数据压缩定理与 SDC)
2. Gros, Sébastien, and Zanon, Mario. (2019). “Safe reinforcement learning using stochastic NMPC and scenario trees.” IEEE Transactions on Automatic Control (TAC), 65(10):4288–4295. (随机场景树安全探索体系)
3. Mayne, David Q., Seron, Maria M., and Raković, Sasa V. (2005). “Robust model predictive control of constrained linear systems with bounded disturbances.” Automatica, 41(2):219–224. (Tube-MPC 经典几何不变集理论)
4. Koller, Torsten, et al. (2018). “Learning-based model predictive control for safe exploration.” In IEEE Conference on Decision and Control (CDC), pp. 6059–6066.
5. Garcia, Javier, and Fernández, Fernando. (2015). “A comprehensive survey on safe reinforcement learning.” Journal of Machine Learning Research (JMLR), 16(1):1437–1480.
